コネクタ・インタフェース ピンアウトガイド
« Black Box 製品比較表

キーボード・ビデオ・オーディオ コネクタ

DVI

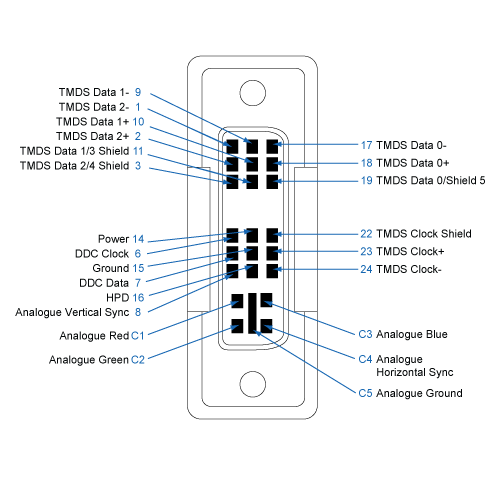

DVI-I シングルリンク

DVI-I Single Link Connector
ピン構成図

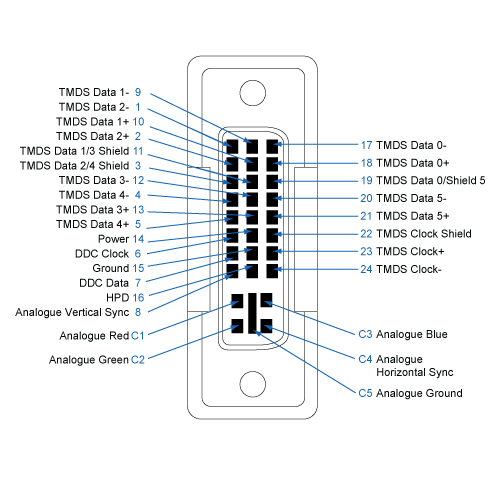

DVI-I デュアルリンク

DVI-I Dual Link Connector
ピン構成図

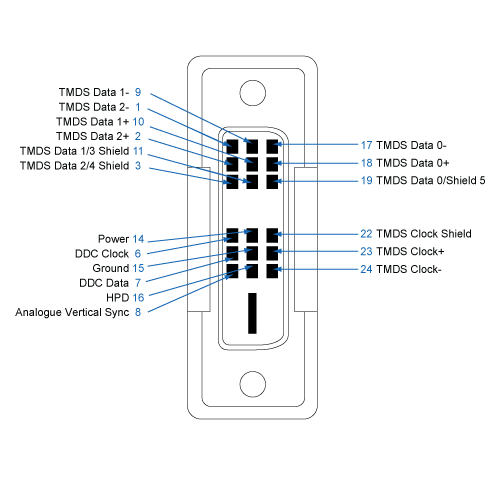

DVI-D シングルリンク

DVI-D Single Link Connector
ピン構成図

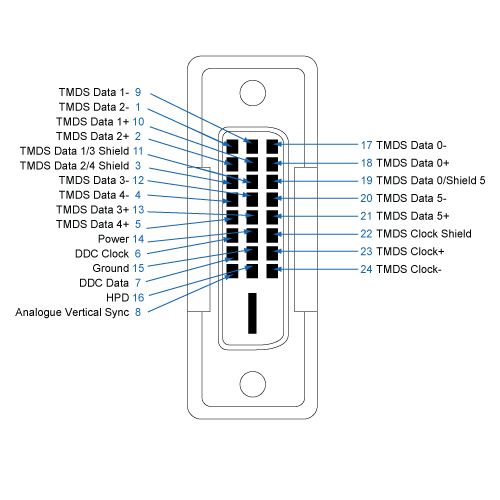

DVI-D デュアルリンク

DVI-D Dual Link Connector
ピン構成図

DVI-A

DVI-A Connector
ピン構成図

DisplayPort

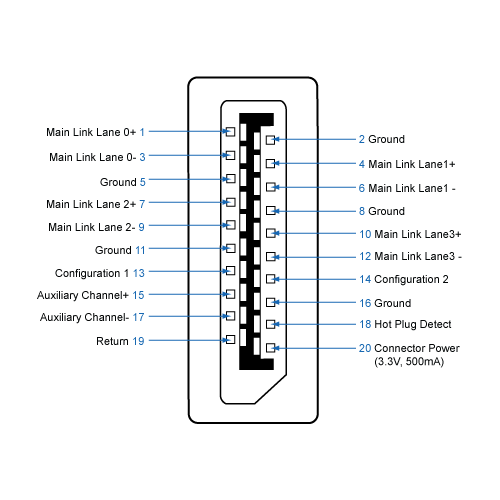

DisplayPort

DisplayPort Connector
ピン構成図

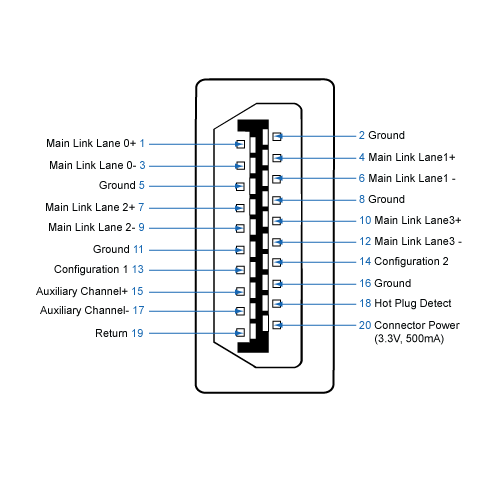

Mini DisplayPort

Mini DisplayPort Connector
ピン構成図

HDMI

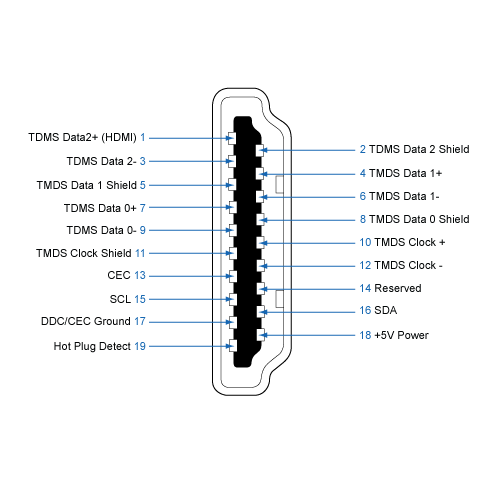

HDMI

HDMI Interface
ピン構成図

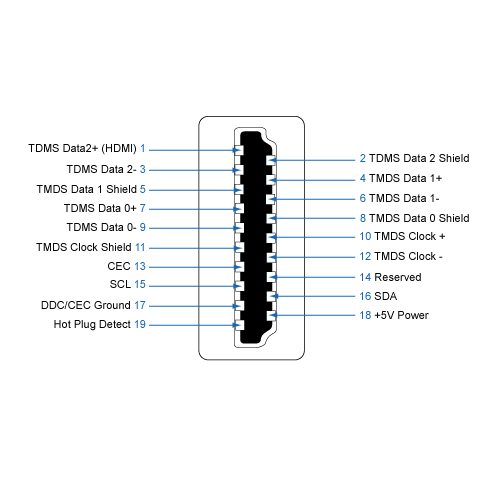

Micro HDMI

Mini HDMI Interface
ピン構成図

その他

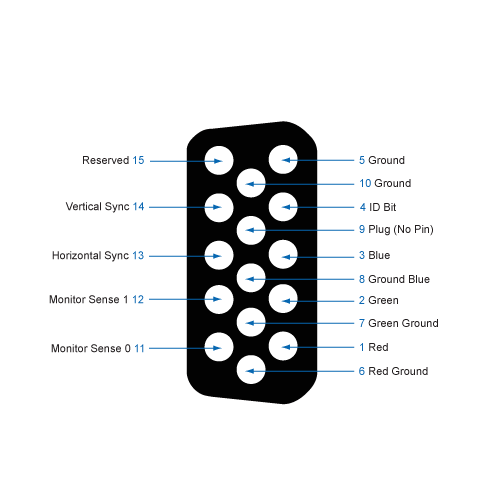

VGA (HD15)

VGA Interface
ピン構成図

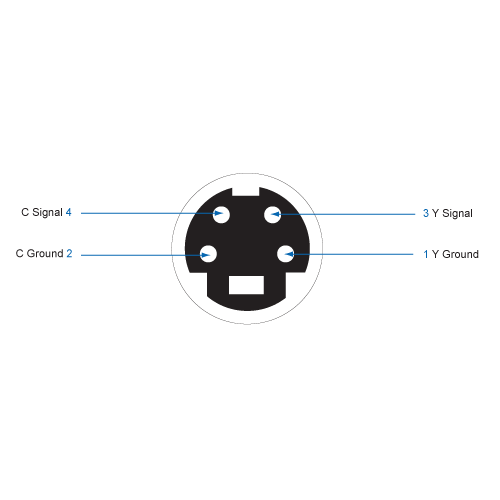

S-ビデオ

S-Video Interface
ピン構成図

TOSLINK

TOSLINK Interface

RCA

RCA Interface

BNC

BNC

F-Type Coax

F-Type Coax

注） イメージは縮尺通りではありません。
