Black Box 日本法人 製品 > ネットワーキング > ネットワーク接続用アクセサリ > スイッチ > プロスイッチシステム、 2U、 パワーアダプタカード
プロスイッチシステム、 2U、 パワーアダプタカード

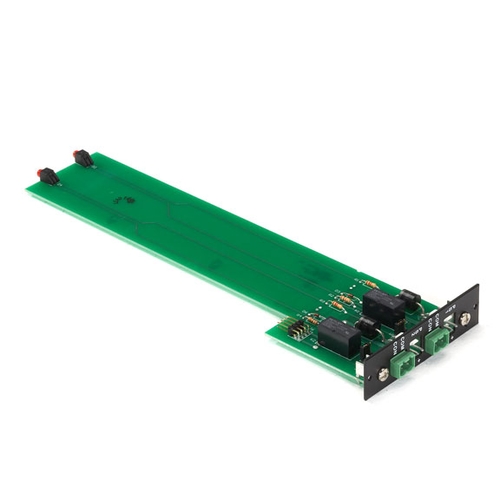

掲載写真は類似商品になります


プロスイッチシステム、 2U、 パワーアダプタカード


今までの半分! 2Uサイズに集合型スイッチの完全な能力を集約


  • 販売終了品
  • ラックの中のスペースを節約
  • 同一シャシーに活線挿抜可能な、多種類のモジュールの混在が可能
  • RS-232、RS-530、ビデオ、光ファイバ、CAT5e及びCAT6に対応
  • 1シャシーは16スロットを用意またシャシーの多段(カスケード)接続も可能
  • ラッチング・リレーを介して安全確実な切替えを実現
  • 標準的な単一電源と二重化電源が選択可能
  • ローカルは勿論、リモートでの切替えも可能

  製品       型番   単価   数量


デュアル 電源入力
  Power Adapter Card for Pro Switching System 2U (for external power supply)
Power Adapter Card for Pro Switching System 2U (for external power supply)
  SM261A-CARD
オープン


アクセサリ

  製品     型番   単価   数量

  L1 プロスイッチシステム - 2U - 18 スロット
L1 プロスイッチシステム - 2U
  SM260A
オープン

  Pro Switching System, 2U, Controller Card - RS-232 / イーサネット (SNMP)
Pro Switching System, 2U, Controller Card
  SM262A
オープン

  プロスイッチシステム、 2U、 A/Bスイッチカード - CAT6, RJ-45
プロスイッチシステム、 2U、 A/Bスイッチカード
  SM269A
オープン


プロスイッチング・システム2Uは、既存集合型スイッチの半分の高さ(2U)でも18スロットを収容できるインテリジェントな集合型スイッチです。コントローラカードは1スロット、電源カードは、1または二重化冗長性用に2スロットを占有するだけですので、残りの13~15スロットはA/B(2対1)切替えカード用に充当できます。切替えカードはDB25カードのみが3スロットを占有しますが、他は全て1スロット占有のみです。

制御電源
シャシーに電源を供給するために、1台または2台の外部電源と電源アダプタカードを注文してください。バックアップ電源用には、二重化電源カードを追加してください。

【プロスイッチング・システム 2Uは以下の製品で構成されています】
①シャシーを注文します
 プロスイッチングシステム 2U、18カード (SM260A)
②次に電源を1台または二重化用に2台注文します
 外部電源 120-240VA C    (SM961A-PS)
③続いて電源入力を適合させるためにカードを注文します
 電源カード AC外部アダプタカード  (SM261A-CARD)
 二重化電源カード(注:各カードは2スロットを占有します)
  100-240VAC入力  (SM261A-VAC)
  -48VDC入力     (SM261A-VDC)
④続いて制御カードを選びます
 制御カード
  RS-232/イーサネット(SNMP) (SM262A)
  SNMP拡張          (SM264A)
⑤そしてA/B切替えカードを選びます
 A/B切替えカード
  DB25/RS-232   (SM265A)
  DB25/RS-530   (SM266A)
  ビデオ用Fコネクタ ラッチ仕様     (SM276A-LCH)
  ビデオ用Fコネクタ ノンラッチ仕様   (SM267A)
  マルチモード光  ST、ラッチ仕様   (SM277A-MM-ST-LCH)
           SC、ラッチ仕様   (SM277A-MM-SC-LCH)
           ST、ノンラッチ仕様 (SM277A-ST-R2)
           SC、ノンラッチ仕様 (SM277A-SC-R2)
  シングルモード光 ST、ラッチ仕様   (SM278A-SS-ST-LCH)
           SC、ラッチ仕様   (SM278A-SS-SC-LCH)
           ST、ノンラッチ仕様 (SM278A-ST)
           SC、ノンラッチ仕様 (SM278A-SC)
 RJ-45 CAT5   (SM268A)
 RJ-45 CAT6   (SM269A)
⑥空きスロットのフタです
 ブランクパネル、前または後ろ 2U (SM279A-BLNK)
