L1 プロスイッチシステム - 2U
掲載写真は類似商品になります

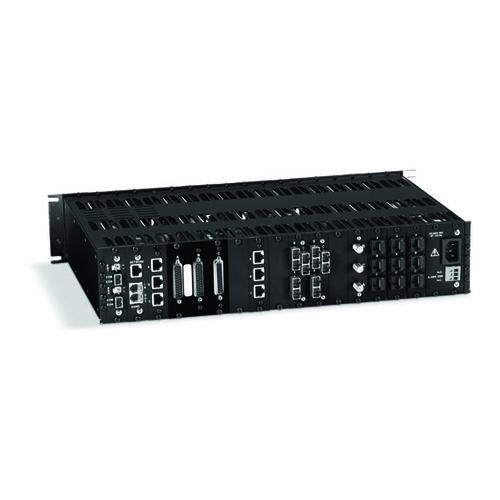

L1 プロスイッチシステム - 2U

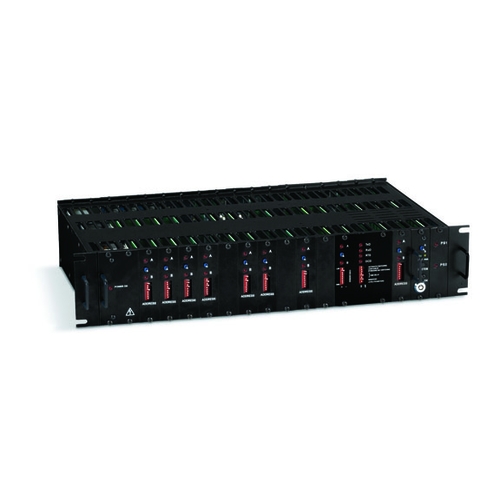

L1 プロスイッチシステム - 2U


今までの半分!2U サイズに集合型スイッチの完全な能力を集約!


  • 販売終了品
  • 18 スロットシャーシなので、ラックのスペースを節約
  • 同一シャーシにホットスワップできる多種類のモジュールの混在が可能(RS-232 / 530、ビデオ、光ファイバ、CAT5e / 6に対応)
  • ラッチングリレー機能で安全確実に切替
  • 標準的な単一電源と二重化電源が選択可能
  • ローカルは勿論、リモートでの切替も可能
  • カスケード接続も可能

  製品       型番   単価   数量


18 スロット
  L1 プロスイッチシステム - 2U
L1 プロスイッチシステム - 2U
  SM260A
オープン

・対応カードは別売りです。
・SM266A は販売終了しました。
・電源アダプタは、型番SM961A-PS-JPになります。

アクセサリ

  製品     型番   単価   数量

  Power Adapter Card for Pro Switching System 2U (for external power supply) - デュアル 電源入力
Power Adapter Card for Pro Switching System 2U (for external power supply)
  SM261A-CARD
オープン

  プロスイッチシステム、 2U、 A/Bスイッチカード - CAT6, RJ-45
プロスイッチシステム、 2U、 A/Bスイッチカード
  SM269A
オープン

  Pro Switching System, 2U, Controller Card - RS-232 / イーサネット (SNMP)
Pro Switching System, 2U, Controller Card
  SM262A
オープン

ブランクパネル/ ダストカバー
  Blank Panel, FRont or Rear, 2U
Blank Panel, FRont or Rear, 2U
  SM279A-BLNK
オープン


プロスイッチシステム 2U は、既存集合型スイッチの半分の高さ(2U)でも 18 スロットを収容できるインテリジェントな集合型スイッチです。コントローラカードは 1 スロット、電源カードは、1 または 2 スロット(二重化冗長性用)を占有するだけですので、残りの 13~15 スロットは A / B(2 対 1)切替カード用に充当できます。切替カードは DB25 カードのみが 3 スロットを占有しますが、他は全て 1 スロット占有のみです。

ローカルでもリモートでも制御可能
このシステムの高度な設計は、信じられないほどの動作の柔軟性と性能を提供します。1 枚のカードを個々に切替えるか、コントローラカードを介してシャーシ全体を切替えます。シャーシラック毎にコントローラカード 1 枚が必要です。デイジーチェーンで複数シャーシの接続を計画している場合は、最初のシャーシのコントロールカードが全体のシャーシを制御します。
コントロールカードをお使いいただくと、手動でのトグルスイッチを介して一斉切替えが可能になります。
RS-232 / Ethernet(SNMP)コントローラカードをお使いいただくと、どこからでも RS-232 か IP 接続で切替可能になります。デイジーチェーン接続したプロスイッチシステムのシャーシも RS-232 / IP 制御したい場合、SNMP 拡張用コントロールカードを注文してください。これにより、RS-232 / Ethernet(SNMP)コントロールカードを介してのハードウェアの制御信号の送信と、デイジーチェーンのシステムの制御が RS-232 メッセージで可能になります。

任意のインタフェースカード選択
A / Bスイッチカードは、RS-232、ビデオ、光ファイバ、CAT5e / CAT6接続に利用可能です。
既存のシステムへの追加にも新しいインタフェースにも対応できます。古い RS-232、75Ω のビデオ接続に対して接続を維持しながら、CAT6 10GbE の高速ネットワークカードを追加することができます。

安全、そしてフォールバック切替
フェイルセーフ動作のために、すべてのカード(指摘しているものを除く)は独自のラッチング機構かマイクロミラーリレー切替技術(電源が切断されている場合でも、データは通過することを意味しています)を使用しています。カードがレイヤ 1 の切替を実行するため、システムはデータ速度、プロトコル、形式、信号レベルの如何にかかわらず動作します。電源障害が発生したとき、ノンラッチのファイバカードは、ポート C(シャーシ)をポート A 接続に戻します。電源が復帰したときは、ノンラッチスイッチのカードはポート C を最初に選択したポート(A / B)に再接続します。停電中にフォールバックかフェイルオーバ接続を望む場合、これらのカードのタイプが代表的に使用されています。それぞれのシャーシには、キー付のスイッチがあり、前面パネルから手動で有効/無効の切替ができます。

制御電源
シャーシに電源を供給するために、1~2 台の外部電源と電源アダプタカードを注文してください。バックアップ電源用には、二重化電源カードを追加してください。

【プロスイッチシステム 2U は以下の製品で構成されます】
①シャーシを注文します
 プロスイッチシステム 2U、18 カード  (SM260A)
②次に電源を 1 台、もしくは二重化用に 2 台注文します
 外部電源 120~240V AC     (SM961A-PS)
③続いて電源入力を適合させるためにカードを注文します
 電源カード AC 外部アダプタカード   (SM261A-CARD)
 二重化電源カード(注:カードは 2 スロットを占有します)
  100~240V AC 入力    (SM261A-VAC)
④続いて制御カードを選びます
 制御カード
  RS-232 / イーサネット(SNMP)  (SM262A)
  SNMP 拡張       (SM264A)
⑤そして A / B 切替カードを選びます
 A / B 切替カード
  DB25 / RS-232    (SM265A)
  ( SM266A は販売終了しました。)
  ビデオ用Fコネクタ ラッチ仕様     (SM276A-LCH)
  ビデオ用Fコネクタ ノンラッチ仕様   (SM267A)
  マルチモード光  ST、ラッチ仕様   (SM277A-MM-ST-LCH)
           SC、ラッチ仕様   (SM277A-MM-SC-LCH)
           ST、ノンラッチ仕様 (SM277A-ST-R2)
           SC、ノンラッチ仕様 (SM277A-SC-R2)
  シングルモード光 ST、ラッチ仕様   (SM278A-SS-ST-LCH)
           SC、ラッチ仕様   (SM278A-SS-SC-LCH)
           ST、ノンラッチ仕様 (SM278A-ST)
           SC、ノンラッチ仕様 (SM278A-SC)
  RJ-45 CAT5   (SM268A)
  RJ-45 CAT6   (SM269A)
⑥空きスロットのフタです
 ブランクパネル、前または後ろ 2U(SM279A-BLNK)
